合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 表麵張力與基材含水量耦合作用下混凝土界麵劑粘結強度演化規律
> 依達拉奉注射液含量測定中溶劑表麵張力效應的定量分析與方法改進
> OBS/CHSB複配體係降低界麵張力的協同機理與甲烷解吸增效
> 表麵活性劑複配體係對煤岩界麵重構與甲烷解吸的協同調控機製
> 氧氣參與下銅基觸頭熔池表麵張力演變及其對熔坑形貌影響的衰減機製
> 氧氣作用的銅基觸頭電弧熔蝕:從氧化增重到表麵張力主導的轉變
> 氧氣對直流空氣斷路器銅基觸頭電弧侵蝕的數值模擬研究
> 高含水率乳狀液油水分層預測模型構建與驗證
> 攪拌乳化條件下剪切速率、含水率、CO2過飽和對乳狀液穩定性影響
> 含水率、剪切速率及CO2過飽處理對W/O型乳狀液穩定性影響
600~900 K 熔融氫氧化鈉與水蒸氣界麵特性分子動力學分析
來源:《原子能科學技術》 瀏覽 185 次 發布時間:2026-07-13
1.2 模擬細節
本研究基於LAMMPS 軟件開展分子動力學模擬研究。模擬采用的混合勢函數包括Buckingham 勢(截斷半徑為10 Å)、L-J 12-6 勢(截斷半徑為 10 Å)以及長程庫侖相互作用(截斷半徑為 15 Å)。分子內鍵長與鍵角通過SHAKE 算法進行約束。長程庫侖力采用PPPM(particle-particle particle-mesh)方法計算,精度設置為 10-5。為避免液膜整體平移對應力計算產生影響,模擬過程中每25 000 步對體係動量進行重整化以消除整體漂移。初始構型經控壓(NPT)弛豫後獲得平衡結構;生產計算采用等容過程(NVT),時間步長均為1.0 fs。
相較於均勻體係,混合物界麵性質的計算需排除界麵間的相互幹涉。文獻明確了界麵體係的建構準則,即模擬盒子沿液膜法向設為長方體構型,液相體係模擬應包含2 000~5 000 個粒子,液膜厚度不低於30 Å。本文針對氫氧化鈉液膜體係的模擬,選取5 000 個氫氧化鈉分子為研究對象,初始模擬盒子為 140 Å ×100 Å ×100 Å 的長方體 (140 Å 為液膜法向尺寸),在控壓弛豫過程中保持盒體高度 x 不變,通過 y 、 z 平麵的距離調控體係壓力,弛豫後模擬盒子尺寸變為 140 Å ×80 Å ×80 Å,對應液膜厚度為40 Å。為探究水分子含量對熔融氫氧化鈉表麵張力的影響,還分別構建了含250、125 和30 個水分子的液膜體係。水分子擴散係數的計算體係具有各向同性特征,因此采用正方體模擬盒子建模,體係由5 000 個氫氧化鈉分子和250 個水分子組成。初始模擬盒子尺寸為 80 Å ×80 Å ×80 Å,控壓收縮後,尺寸變為 57 Å ×57 Å ×57 Å。圖1 為兩個體係在生產計算前的初始構型。所有模擬體係均采用周期性邊界條件。

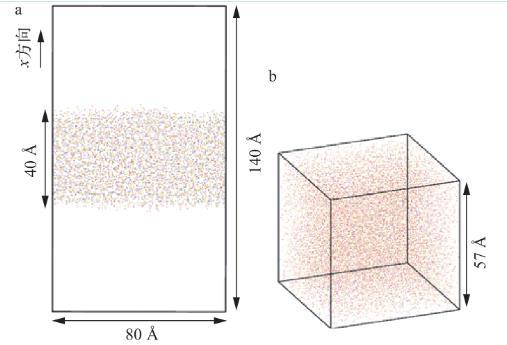

圖 1 用於生產計算的初始構型
a--弛豫後的液膜體係(計算表麵張力);b--弛豫後的體相體係(計算擴散係數)
1.3 計算模型
基於Green-Kubo公式[23]計算黏度(η):
其中:V為體係體積;KB為玻爾茲曼常數;T為熱力學溫度;t為時間,取t=0為初始時刻;m為原子質量;τ為對應t時刻(式(3))的時間延遲;α、β為方向;riα和viα為第i個分子在α方向上的位移和速度;rijα為粒子i和j在α方向的位置矢量分量;fijβ為粒子i和j在β方向的相互作用力分量;〈·〉表示體係內所有原子的平均。
本研究采用體係應力張量法[24]計算表麵張力係數。該方法利用體係內法向應力和切向應力之間的差異性計算表麵張力。對於以z方向為界麵法向的體係,應力與表麵張力係數的關係如下:
(5)
其中:σxx、σyy和σzz為應力張量的分量;Lx、Ly和Lz為模擬盒子的邊長。
表麵張力係數是表麵張力的定量表征,反映的是單位長度界麵上分子間的作用力。本文采用應力張量法計算得到的即為表麵張力係數,後續對表麵張力變化規律的分析均以此為基礎。
需要指出的是,在高溫條件下,水分子可能從氫氧化鈉液膜中逸出至真空區域,若對整個模擬盒子進行積分統計,將導致計算結果失真,因此僅對液膜所在區域進行積分處理。由於水分子在氫氧化鈉液膜界麵發生了聚集,為合理納入其對液膜性質的貢獻,本文以液膜法向方向上的總分子數密度作為劃分液膜區的判據:將數密度高於液膜中心密度10%的區域定義為液膜,以確保積分範圍涵蓋液膜主體及其附近水分子的影響。
1.4 模型驗證
為驗證勢場精度,對比了不同溫度下熔融氫氧化鈉密度、黏度的計算值與實驗值的誤差。根據文獻[25]的實驗可得知密度ρ(kg/m3)和黏度η(mPa·s)與溫度T(K)的關係式為:
根據式(6)、(7)可知,氫氧化鈉的密度與溫度呈負線性關係,黏度隨溫度呈指數衰減。熔融氫氧化鈉密度和黏度及其與實驗值的對比如表3所列。
表 3 熔融氫氧化鈉密度與黏度計算值與實驗值的對比
| 體係溫度 /K | 密度 | 黏度 | ||||
|---|---|---|---|---|---|---|
| 實驗值 / (g/cm 3 ) | 計算值 / (g/cm 3 ) | 相對誤差 /% | 實驗值 / (mPa·s) | 計算值 / (mPa·s) | 相對誤差 /% | |
| 650 | 1.72 | 1.80 | 4.6 | 3.29 | 3.17 | 3.6 |
| 700 | 1.70 | 1.76 | 3.5 | 2.62 | 2.64 | 0.8 |
| 750 | 1.69 | 1.73 | 2.4 | 2.19 | 2.31 | 4.8 |
| 800 | 1.68 | 1.71 | 1.8 | 1.90 | 2.07 | 8.9 |
| 850 | 1.67 | 1.69 | 0.6 | 1.68 | 1.67 | 0.6 |
由表3可知,熔融氫氧化鈉密度計算值與實驗值的相對誤差小於5%,黏度計算值與實驗值的相對誤差小於9%,該誤差處於可接受區間。可見,Buckingham勢能準確描述熔融氫氧化鈉密度和黏度性質,對該體係具有良好的適用性。
2 結果與討論
2.1 溫度和水分子對熔融氫氧化鈉表麵張力的影響

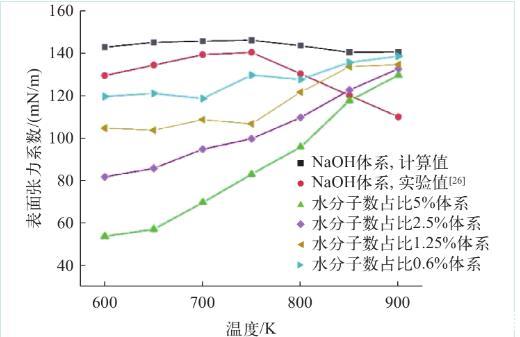

表麵張力係數是液體界麵分子間相互作用的宏觀表現。不同體係液膜的表麵張力係數如圖2 所示。由圖2 可見,對於純熔融氫氧化體係,600~750 K 溫度區間,表麵張力的計算值與實驗值吻合良好;750 K 以上的高溫區,二者出現偏差,計算值高於實驗值。但總體來看,該混合力場可以預測熔融氫氧化鈉表麵張力係數的變化趨勢。與純氫氧化鈉體係對比,含水體係的表麵張力係數隨水分子含量的升高呈梯度式降低。600 K 時,5% 含水體係的表麵張力係數僅為54 mN/m,相較於純氫氧化鈉體係(143 mN/m)降幅超過 60%,這表明在低溫區間,水分子對液膜張力有不可忽視的影響。所有含水體係的表麵張力係數均隨溫度的升高持續上升,當體係溫度接近900 K 時,不同含水體係的表麵張力係數趨於一致,水分子對表麵張力的影響顯著減弱。
圖 2 不同體係液膜的表麵張力係數
為揭示水分子影響液膜界麵張力的微觀機製,本研究采用徑向分布函數gAB(r)(RDF)評價各粒子間的相互作用強度。RDF是描述係統中i、j兩粒子間距離為r處相對分布的函數。其定義為:
其中:ρA和ρB分別為粒子A和粒子B的平均密度;NAB(r)為在距離r範圍內,粒子A周圍出現粒子B的數目;V為體係體積;nA和nB分別為粒子A和粒子B的總數。
通過RDF曲線特征峰的高度與峰位,可判斷粒子間的相互作用強度與空間分布規律:特征峰越高,表明粒子間相互作用越強;峰位則反映體係在不同分子間距下的結構有序性。對RDF曲線積分可計算以A粒子為中心的B粒子的平均配位數MAB:
