2結果與討論

2.1單一表麵活性劑體係基礎性能評價

2.1.1表麵張力測定

單一表麵活性劑（CH-1，CH-2，CH-3，CH-4，CH-5）體係與模擬地層水或凝析油混合後的表麵張力測定結果見圖1。

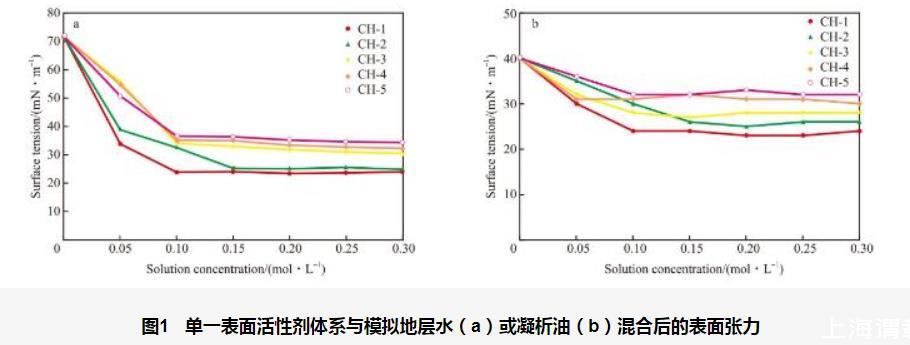

圖1單一表麵活性劑體係與模擬地層水（a）或凝析油（b）混合後的表麵張力

由圖1可看出，未經表麵活性劑處理的模擬地層水和凝析油的表麵張力分別為72.0 mN/m和40.0 mN/m。隨著表麵活性劑濃度的增加，5種單一表麵活性劑體係的表麵張力均逐漸減小並趨於平衡。5種體係中，CH-1降低表麵張力的能力最強，CH-2次之。CH-1與模擬地層水混合後溶液的表麵張力最低僅為21.87 mN/m，與凝析油混合後溶液的表麵張力最低僅為24.10 mN/m；CH-2與模擬地層水混合後表麵張力最低為24.78 mN/m，與凝析油混合後溶液的表麵張力最低為25.34 mN/m。這是因為這兩種體係中C—F烴分子間引力大於其他體係中C—H烴分子間引力，使得以C—F烴為疏水基體係的表麵張力低於C—H烴；其次，陽離子表麵活性劑在水中解離出帶電荷的離子，離子間的靜電作用較強，使得它們在液相表麵的吸附更為緊密，能夠更有效地降低表麵能，而非離子表麵活性劑與水的相互作用主要是通過氫鍵等弱相互作用，在液相表麵形成的吸附層相對較鬆散，降低表麵能的能力低於陽離子型表麵活性劑。

2.1.2潤濕改性能力測定

單一表麵活性劑體係的疏水改性和疏油改性能力見圖2。由圖2可看出，隨著表麵活性劑濃度的增加，5種體係對應的接觸角均先增大後降低最終趨於平衡；CH-1的潤濕改性效果最好，CH-2次之；石英片經CH-1體係處理後，模擬地層水在石英片表麵上的接觸角由23.0°增至101.8°，凝析油在石英片表麵上的接觸角由36.0°增至97.2°；石英片經CH-2體係處理後，模擬地層水在石英片表麵的最大接觸角為97.7°，凝析油在石英片表麵的最大接觸角為94.5°。這是因為這兩種體係中以C—F烴為疏水基的疏水性強於以C—H烴為疏水基的其他體係。當CH-1和CH-2分別通過靜電作用和氫鍵作用吸附在石英片表麵時，氟碳鏈裸露在石英片表麵，形成一層疏水疏油膜，使其既能疏水又能疏油。

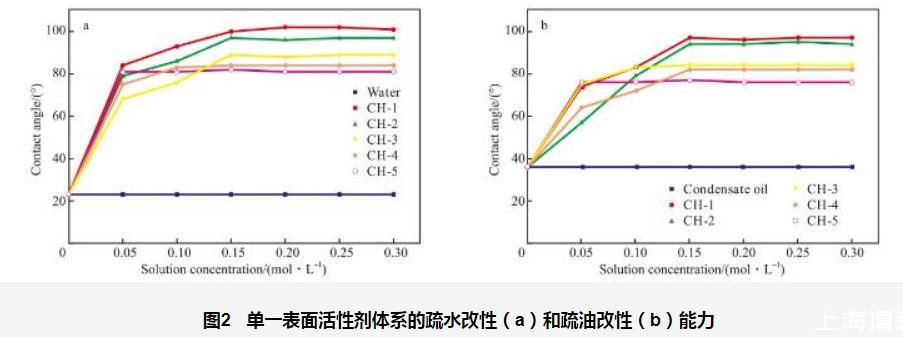

圖2單一表麵活性劑體係的疏水改性（a）和疏油改性（b）能力

通過單一表麵活性劑體係的基礎性能評價，優選出陽離子表麵活性劑CH-1和非離子表麵活性劑CH-2兩種體係，以下工作的複合表麵活性劑體係均為這兩種表麵活性劑複配得到的一種陽-非離子複合表麵活性劑。

2.2複合表麵活性劑體係基礎性能評價

2.2.1電導率測定

電導率法是測定離子型表麵活性劑臨界膠束濃度（cmc）的一種經典方法，通過電導率隨表麵活性劑濃度變化曲線的轉折點判斷cmc的大小。圖3為298.15 K時不同表麵活性劑體係（陽離子表麵活性劑CH-1體係與陽-非離子複合表麵活性劑體係）的電導率隨濃度的變化。

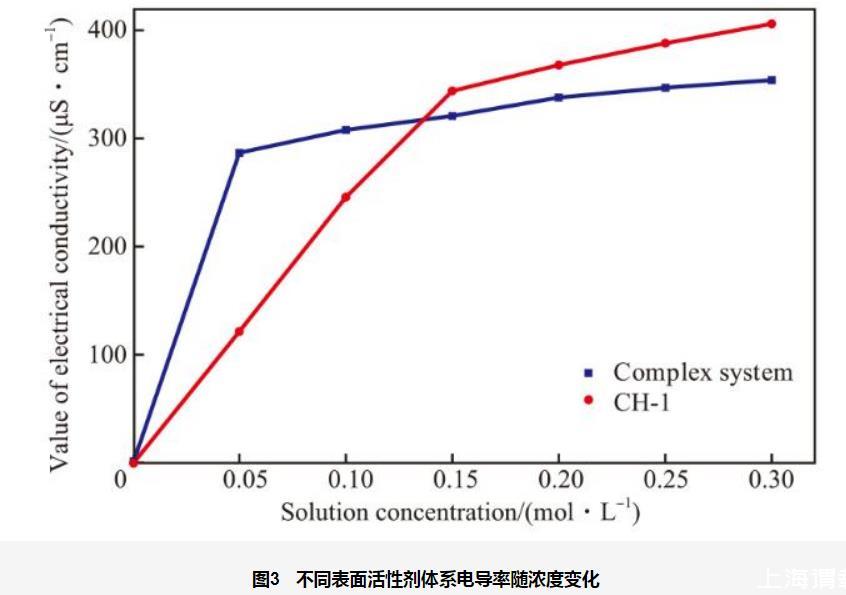

圖3不同表麵活性劑體係電導率隨濃度變化

由圖3可看出，兩種表麵活性劑的電導率均隨濃度的增加呈先迅速增大後緩慢增長的趨勢。這是因為表麵活性劑濃度低於cmc時，表麵活性劑主要以單體形式存在，單體中的離子可在溶液中自由移動，從而增加了溶液的導電能力；當表麵活性劑濃度高於cmc時，一部分離子被包裹在膠束內部，使得自由移動的離子數量增加幅度減小，遠小於濃度低於cmc時電導率隨濃度增加的幅度。陽-非離子複合表麵活性劑電導率轉折點時的濃度低於CH-1電導率轉折點時的濃度。這是因為複配後，離子型表麵活性劑的離子頭基與非離子表麵活性劑的極性頭基之間可通過靜電引力、離子-偶極等作用相結合。這種相互作用增強了表麵活性劑分子在界麵上的吸附能力和在溶液中的聚集能力，使得形成膠束所需的濃度降低，即cmc減小。

2.2.2表麵張力測定

不同表麵活性劑體係（陽離子表麵活性劑CH-1，CH-2與陽-非離子複合表麵活性劑體係）與模擬地層水或凝析油混合後表麵張力見圖4。由圖4可看出，隨著表麵活性劑濃度的增加，3種體係對應溶液的表麵張力均逐漸減小並趨於平衡。3種體係中，陽-非離子複合表麵活性劑體係降低表麵張力的能力最強，陽-非離子複合表麵活性劑濃度為0.05 mol/L時，與模擬地層水混合後溶液的表麵張力僅為18.7 mN/m，與凝析油混合後溶液的表麵張力僅為21.23 mN/m。這是由於陽離子表麵活性劑與非離子表麵活性劑分子間存在協同效應，它們的分子頭基間相互嵌入，形成混合聚集體，使得陽離子表麵活性劑分子頭基間的靜電斥力降低，因此陽-非離子複合表麵活性劑與單一陽離子表麵活性劑、非離子表麵活性劑相比表麵活性最強。

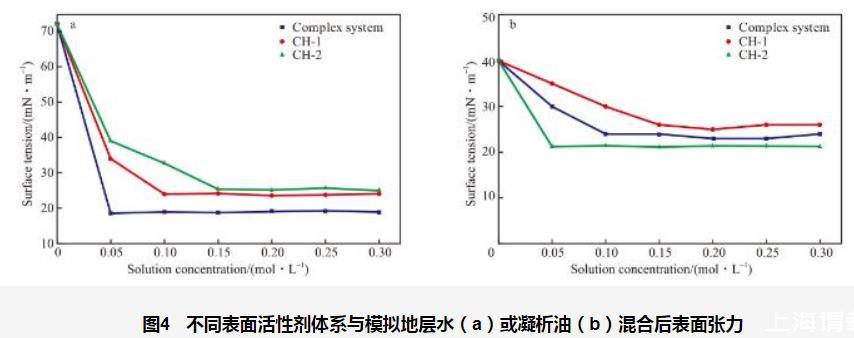

圖4不同表麵活性劑體係與模擬地層水（a）或凝析油（b）混合後表麵張力

2.2.3潤濕改性能力測定

不同表麵活性劑體係（陽離子表麵活性劑CH-1，CH-2與陽-非離子複合表麵活性劑體係）疏水改性和疏油改性能力見圖5。

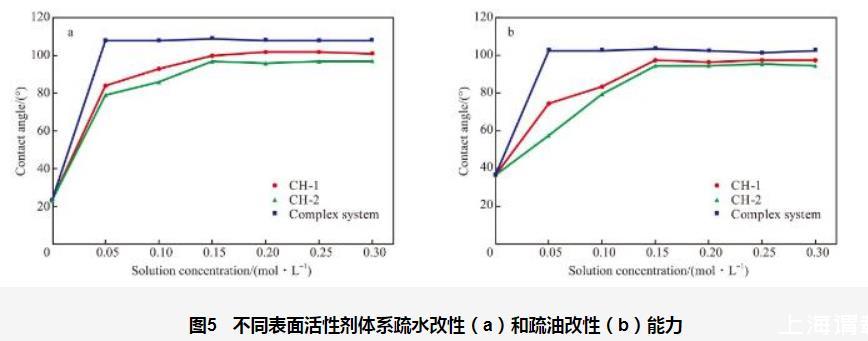

圖5不同表麵活性劑體係疏水改性（a）和疏油改性（b）能力

由圖5可看出，隨著表麵活性劑濃度的增加，3種體係對應的接觸角均先增大後降低最終趨於平衡；陽-非離子複合表麵活性劑體係的潤濕改性效果最好，可使模擬地層水在石英片表麵上的接觸角由23.0°增至108.0°，使凝析油在石英片表麵上的接觸角由36.0°增至102.0°；石英片經CH-1或CH-2處理後，模擬地層水在石英片表麵的最大接觸角分別為101.8°或97.7°，凝析油在石英片表麵的最大接觸角分別為97.2°或94.5°。這是因為陽離子表麵活性劑分子與非離子表麵活性劑分子間存在複配協同效應。圖6為複合表麵活性劑體係潤濕改性機理示意圖。由圖6可看出，陽離子表麵活性劑分子與非離子表麵活性劑分子構成的混合聚集體與砂岩表麵羧酸類物質形成離子對的驅動力為靜電引力、氫鍵、範德華力的共同作用力，作用效果遠大於單一的靜電引力、氫鍵及範德華力。這些共同作用力使複合表麵活性劑在界麵上的吸附能力通常比單一表麵活性劑更強。陽離子表麵活性劑和非離子表麵活性劑可同時或交替地吸附在固體表麵，形成更緊密、更穩定的吸附層，這種吸附層可以改變固體表麵的性質，使其更疏水疏油。

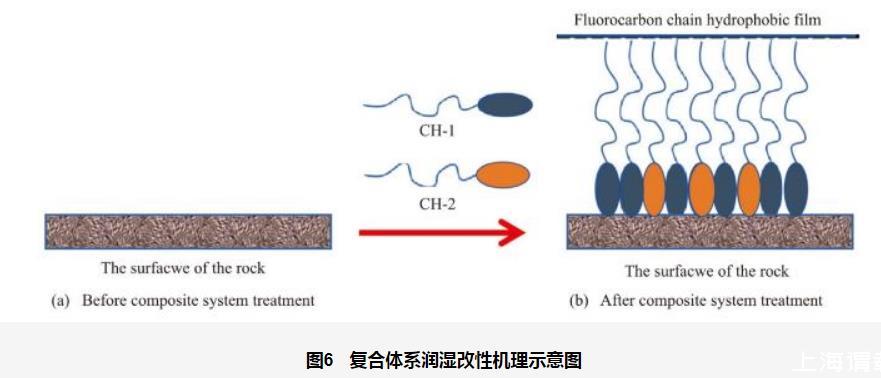

圖6複合體係潤濕改性機理示意圖
