在自然界中，“出淤泥而不染”的荷葉、“白毛浮綠水”的鵝羽，都展示了生物體表麵非凡的自清潔與防汙能力。受此啟發，科學家們研發了超疏水、超疏油以及潤滑液注入的超滑表麵等多種仿生防汙塗層。然而，這些傳統技術往往存在結構脆弱、潤滑液易損耗等致命缺陷。近年來，一種名為“類液體功能化塗層”的新型材料橫空出世，以其獨特的動態特性和卓越的防汙性能，為解決上述難題提供了全新思路。

一、什麽是類液體塗層？——表麵張力視角下的防汙原理

類液體功能化塗層，本質上是在光滑固體表麵共價接枝的一層高柔性聚合物分子刷。這類分子刷的核心在於其極低的玻璃化轉變溫度，通常在零下100攝氏度以下。這意味著在室溫下，分子鏈就像被固定在一端的“液態觸手”，可以在空氣中自由地旋轉、彎曲和拉伸，展現出類似流體的高度動態特性。

要理解類液體塗層為何能實現“萬能防汙”，必須深刻認識表麵張力這一物理量。液體的表麵張力決定了它在固體表麵上的鋪展傾向：高表麵張力的液體（如水，約72 mN/m）傾向於收縮成球狀，而低表麵張力的液體（如有機溶劑、油，常在20-30 mN/m）則更容易鋪展。傳統超疏水表麵之所以隻能排斥水，是因為其微納結構捕獲的空氣層隻能支撐高表麵張力液體，一旦遇到低表麵張力液體，空氣層瞬間被擊穿，液體滲入結構，表麵失效。同樣，傳統超疏油表麵需要複雜的“內凹”結構才能勉強排斥低表麵張力液體，且極易磨損。

類液體塗層徹底改變了這一局麵。它的防汙能力不再依賴“空氣層”或“特定結構”，而是源於其分子鏈的動態表麵響應。當不同表麵張力的液體接觸這類表麵時，分子刷末端的自由鏈段會根據液體的表麵張力進行自適應調整：對於高表麵張力液體（如水），分子鏈保持舒展，形成低表麵能的“光滑界麵”；對於低表麵張力液體（如油），分子鏈則會通過旋轉和重排，暴露出更多與液體相容的基團，從而降低固-液界麵張力，使液體無法釘紮。

這種動態適應能力的直接體現就是極低的接觸角滯後。接觸角滯後的大小直接決定了液滴運動的難易程度。傳統剛性表麵（如氟矽烷修飾的表麵）即使初始接觸角很大，但由於分子鏈無法運動，液滴在移動時會在三相接觸線處產生強烈的“釘紮”，導致前進角與後退角差值巨大，液滴難以滑落。而類液體表麵由於分子鏈可以隨液滴移動而同步旋轉，幾乎消除了接觸線的能量障礙，因此無論液體表麵張力是高還是低，其接觸角滯後均可低至1°甚至0°。正如原文所述，類液體PFPE修飾的表麵，其對水和正己烷的滯後角分別低至1°和0°，這正是表麵張力差異被動態分子鏈完美“中和”的結果。

簡而言之，類液體塗層通過分子鏈的自由旋轉，在微觀尺度上創造了一個“表麵張力自適應”的界麵。它不再是被動地依靠低表麵能來排斥特定液體，而是主動地通過分子運動來消解任何表麵張力液體所帶來的粘附力，從而實現真正意義上的普適性防汙。

二、三大製備方法：構築類液體表麵的技術路徑

要實現這種理想的類液體表麵，關鍵在於將分子鏈的一端牢牢固定在基材上，同時保證另一端自由活動。目前，主要存在三種製備方法：

1.  分子鏈接枝法：這是最直接的方法，即將預先合成的類液體分子鏈直接“嫁接”到目標表麵。具體方式有兩種：一是通過熱激活，使聚二甲基矽氧烷（PDMS）等分子鏈中的矽-氧鍵活化，與基底表麵的羥基反應；二是利用帶有特定活性基團的PDMS分子鏈（如碳碳雙鍵封端），與基底上的對應基團（如矽氫鍵）發生化學反應。這種方法簡單高效，能快速構建出性能優異的類液體表麵。

2.  單體均聚法：該方法利用二甲基二甲氧基矽烷等小分子單體，在催化劑作用下，直接在基底表麵發生自聚合反應，形成長鏈分子刷。通過控製反應時間，可以方便地調節塗層的厚度。這種方法尤其適合需要在室溫下快速製備類液體表麵的場景，例如通過化學氣相沉積製備具有潤濕性梯度的表麵，實現液滴的自發遷移。

3.  共聚合法：這是當前最具發展潛力的方法。它將類液體分子鏈與其他聚合物單體共同聚合，形成一個複合材料。例如，將羥基封端的PDMS引入聚氨酯體係中，得到的塗層不僅保留了類液體的防汙特性，還兼具聚氨酯本身優異的耐磨性、耐用性和厚度可調性。這種方法解決了前兩種方法塗層較薄、易磨損的問題，是實現類液體塗層商業化應用的關鍵一步。

三、五大防汙應用：展現類液體塗層的全能實力

憑借其獨特的動態低粘附特性，類液體塗層在多個關鍵領域展現了傳統材料難以企及的優勢。

1.  自清潔：突破Wenzel態的束縛

傳統超疏水自清潔表麵依賴Cassie態（水滴懸浮在空氣層上）來滾落灰塵。但當汙染物陷入結構縫隙時，超疏水表麵便會失效。一項開創性研究打破了這一局限：研究人員使用類液體全氟聚醚（PFPE）修飾微柱陣列，製備了“雙移動超排斥表麵”。該表麵不僅能實現Cassie態液滴的超快滾落，更令人驚奇的是，即使在外力衝擊下水滴進入Wenzel態（完全填充結構間隙），它依然能以15°的微小傾角滑落，並帶走深陷於微柱間隙內部的細小汙染物。這得益於類液體分子刷提供了極低的界麵粘附，使得Wenzel態液滴也能輕鬆移動，實現了真正的全方位自清潔。

2.  液滴定向無損自輸運：抑製微觀殘留的終極方案

在微流控、生物檢測等領域，實現液滴的無損自輸運至關重要。研究發現，在具有各向異性微結構的表麵上，液滴高速運動時會夾帶一層薄液膜，這層液膜破裂後會留下大量微小的殘留液滴，造成樣品損失和交叉汙染。類液體塗層在此處發揮了關鍵作用。通過Cox-Voinov流體動力學方程分析，類液體分子刷（如PFPE）相較於傳統剛性分子刷（如PFOS），具有更高的本征後退接觸角和更大的界麵滑移長度。這兩者協同作用，顯著提高了表麵抵抗液膜夾帶的臨界毛細數，從根本上抑製了微觀液滴殘留的形成，為實現高效、無損的液滴操控鋪平了道路。

3.  防冰：實現創紀錄的超低冰粘附強度

結冰問題困擾著航空、電力等多個行業。研究人員將超疏水的納米錐結構與類液體PFPE塗層巧妙結合，創造出一種協同增強的防冰表麵。納米錐結構本身就能抑製冰核形成、減少冰與表麵的接觸麵積。而類液體PFPE的修飾，進一步促進了表麵冷凝液滴的快速排出，並將冰的粘附強度降至驚人的0.035 kPa。在這個表麵上，一顆120μL的冷凍液滴僅憑重力就能自行脫落，而傳統氟矽烷修飾的同類表麵卻對冰呈現高度粘附。這是迄今為止報道的最低冰粘附強度之一，為設計真正高效的被動防冰表麵提供了新範式。

4.  防垢：動態界麵超越低表麵能理論

在熱交換器、管道等設備中，水垢的形成會造成巨大的能源浪費和設備損壞。傳統觀念認為，低表麵能塗層是防垢的最佳選擇。然而，一項顛覆性的研究發現，具有更高表麵能的線性聚二甲基矽氧烷（LPDMS）類液體刷塗層，其防垢性能遠超傳統的全氟烷基矽烷塗層。其秘訣在於LPDMS的動態流體特性。根據經典成核理論，防垢的關鍵是抑製基材表麵的非均相成核。LPDMS的動態分子鏈降低了基體與水垢核之間的親和力，有效幹擾了成核過程。同時，其低粘附特性也防止了溶液中已形成的晶體吸附到表麵，從而展現出卓越的防垢優勢。

5.  防塵與抑製膜汙染：從光伏到膜分離的全方位守護

防塵：在幹旱的沙漠地區，光伏麵板的灰塵積累嚴重製約發電效率。研究人員利用等離子體刻蝕並結合類液體PFPE修飾，製備了透明度高達90.4%、靜態接觸角171°、滑動角僅0.5°的透明防塵表麵。亞波長納米纖維團簇結構大幅減少了粉塵與表麵的接觸麵積，而類液體塗層則提供了極低的界麵粘附，使得表麵粉塵覆蓋率低至1.2%，遠優於傳統材料。

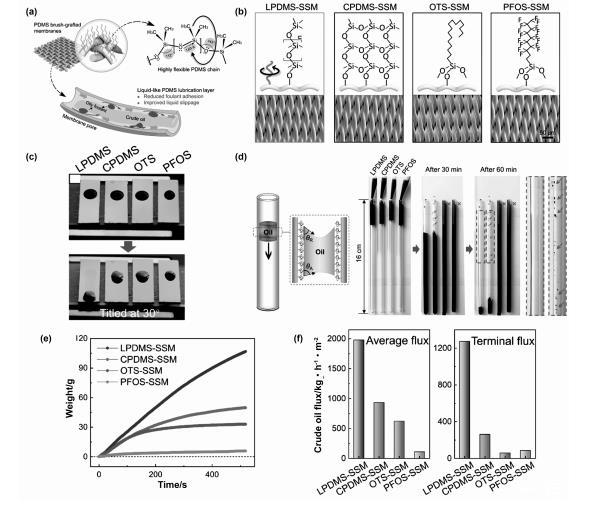

抑製膜汙染：在處理原油等高粘度有機液體時，膜汙染是最大的挑戰。基於LPDMS分子刷的“接枝液潤滑”策略給出了完美答案。LPDMS分子刷在室溫下如同液體潤滑層，既減少了汙垢的粘附，又促進了膜-液界麵的液體滑動。實驗證明，與交聯PDMS、OTS、PFOS等傳統塗層相比，LPDMS修飾的分離膜在處理原油時，其滲透通量顯著提升，展現了其在粘性液體高通量分離和抗汙染領域的巨大潛力。

四、結語與展望

類液體功能化塗層，以其共價接枝的穩定性、分子鏈的動態流動性以及對各種表麵張力液體的普適性低粘附，成功克服了超疏水表麵結構易損、超滑表麵潤滑液流失等傳統難題，在自清潔、液滴操控、防冰、防垢、防塵及膜分離等多個防汙領域展現出革命性的應用前景。

當然，這項技術也麵臨挑戰，例如其在高溫高濕等複雜環境下的長期耐候性仍需驗證，製備厚度可控且力學性能優良的塗層方法也有待完善。展望未來，類液體塗層有望在醫療健康領域（製備抗菌醫療器械）、新能源領域（提升電池在潮濕環境下的工作壽命）以及大型裝備領域（構建船體防腐防汙塗層）發揮更大作用，成為下一代高性能防汙材料的核心支柱。
